在電子產品微型化趨勢下，PCB板的標識空間被壓縮到極限。傳統噴碼技術已難以滿足在5mm2甚至更小的面積上打印高精度、可掃碼二維碼的需求。本文將深入解析微米級噴碼的技術原理、設備選型及工藝控制要點，助您實現精密電子元件的可靠追溯。

一、微米級噴碼的三大技術挑戰

1. 精度極限突破

• 需在5mm2（2.24×2.24mm）內容納：

• 最小模塊寬度：0.08mm

• 糾錯等級：M級（15%可修復）

• 數據容量：20位字符

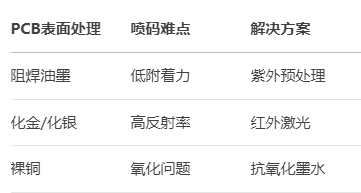

2. 材質適應性

3. 可讀性保障

• 掃碼槍分辨率：≥5mil（0.127mm）

• 對比度要求：≥30%

• 耐焊性測試：260℃/10s后仍可讀

二、核心設備選型指南

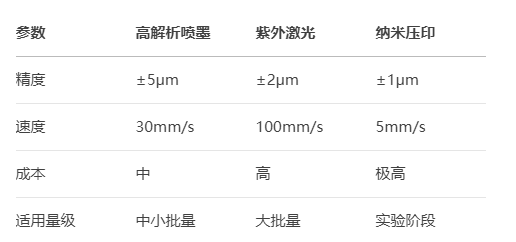

1. 噴碼技術對比

3. 關鍵設備參數

• 光學分辨率：≥600dpi

• 重復精度：±2μm

• Z軸調節：0.01mm步進

• 視覺定位：5μm級CCD相機

三、工藝控制五大要點

1. 預處理工藝

• 等離子清洗（提高附著力）

• 激光微粗化（金屬表面）

• 專用底漆噴涂（0.5μm厚度）

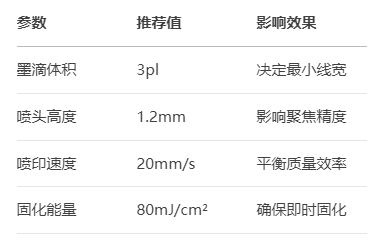

2. 噴印參數優化

3. 干燥固化控制

• UV固化：波長395nm，強度≥1000mW/cm2

• 熱固化：120℃/3min（耐焊性提升）

4. 質量檢測標準

• 放大檢測：100倍顯微鏡觀察邊緣

• 掃碼測試：使用Honeywell 1900GSR掃碼器

• 環境測試：

• 耐酒精擦拭≥50次

• 高溫高濕（85℃/85%RH）96h

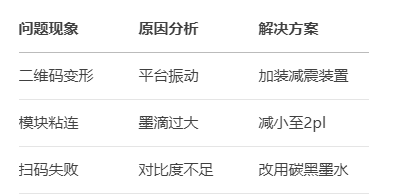

5. 常見問題對策
